多工位四軸-TNC-140R-3-160
多工位四軸分度盤
產品特點
1.精密減速機結構，靈活多變的設計，可以根據用戶的需求設計中心距及中心高，噪音小，精度高，壽命長，成本低
2.可靈活應用于各種機床及系統，加工精密零件，零件批量產品等等。
3.剎車裝置采用了氣動和液壓兩種選擇，更好的適配用戶需求。
4.用一個電機帶動多個軸旋轉，大幅度降低成本的同時又節約了空間，并且不受系統影響
5.中心通孔的設計讓用戶在產品的設計裝夾方式可以多樣化，手動卡盤，氣動卡盤，液壓卡盤等等裝夾方式，可配合機械手，自動夾具等方式來滿足更高效的產品加工。
A=兩軸間距，每5mm為一個間距單位。
|
型號 |
單位 |
TNC-080R-X-XXX |
TNC-125R-X-XXX |
TNC-140R-X-XXX |
TNC-210R-X-XXX |
|
|
盤面直徑 |
mm |
72 |
125 |
140/170 |
200 |
|
|
盤面中心孔直徑 |
mm |
20 |
30 |
55 |
70 |
|
|
中心貫穿孔直徑 |
mm |
- |
20 |
20 |
25 |
|
|
中心高度 |
mm |
80 |
110 |
135-145 |
160 |
|
|
盤面T型槽寬度 |
mm |
- |
12 |
12 |
12 |
|
|
底部導鍵寬度 |
mm |
14 |
14 |
18 |
18 |
|
|
軸數 |
- |
2-8 |
2-6 |
2-5 |
2-3 |
|
|
最小設定角度 |
Deg. |
0.001 |
0.001 |
0.001 |
0.001 |
|
|
軸間距 |
mm |
90 |
140-200 |
160-250 |
240 |
|
|
分割精度 |
Sec. |
35 |
35 |
35 |
35 |
|
|
重復精度 |
Sec. |
6 |
6 |
6 |
6 |
|
|
鎖緊方式 |
Kg/cm² |
氣剎4/油剎20 |
氣剎4/油剎20 |
氣剎4/油剎20 |
氣剎4/油剎20 |
|
|
鎖緊扭矩 |
Kg-m |
5/16 |
10/25 |
12/35.7 |
20/40 |
|
|
減速比 |
- |
45 |
81 |
81 |
101 |
|
|
盤面最大轉速 |
R.P.M |
66 |
37 |
37 |
30 |
|
|
容許工件載荷 |
|
Kg |
10 |
20 |
30 |
50 |
|
|
Kg |
20 |
40 |
60 |
100 |
|
|
容許負載（抱閘時） |
|
Kgf |
- |
- |
- |
- |
|
|
Kgf.m |
12 |
20 |
28 |
120 |
|
|
|
Kgf.m |
6 |
20 |
27 |
50 |
|
|
|
Kg.m |
10 |
13 |
16 |
25 |
|
|
伺服馬達 |
三菱 |
HF-105S/ HF-104S |
HF-105S/ HF-104S |
HF-104S |
HF-154S |
|
|
發那科 |
β4/β8 |
β4/β8 |
β8 |
β8 |
||
|
新代 |
AM3/AM5 |
AM3/AM5 |
AM8 |
AM8 |
||
|
轉臺重量（不含馬達） |
Kg |
|
|
|
|
|
注意：在選擇產品時，先要確定好機床型號、系統規格型號、電機規格型號、電壓規格，線材規格等
| 電機型號選擇 | |
| 系統品牌 | 四軸電機 |
| 三菱 | HF104S |
| 法那科 | β8 |
| 西門子 | 1FK-7060 |
| 新代 | 09A |
| 寶元 | 09A |
| 廣數 | 1.3kw 130# |
| 凱恩帝 | 130ST-M0841530L |

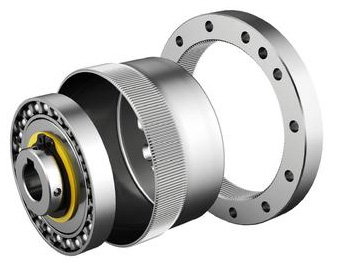

旋轉軸采用零背隙減速機機構

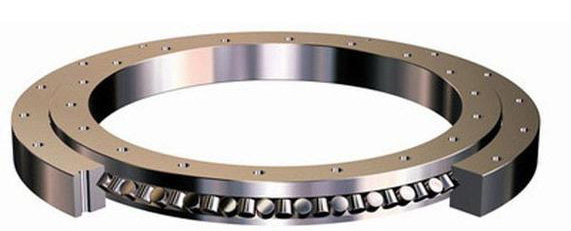

旋轉軸采用精密交叉滾子軸承
制動機構采用油剎和氣剎兩種方式可供選擇
各軸間距及中心高可多種定制選擇，靈活多變

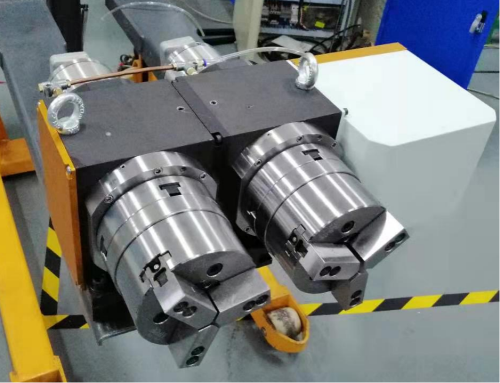

可安裝各種夾治具，手動卡盤、液壓卡盤等

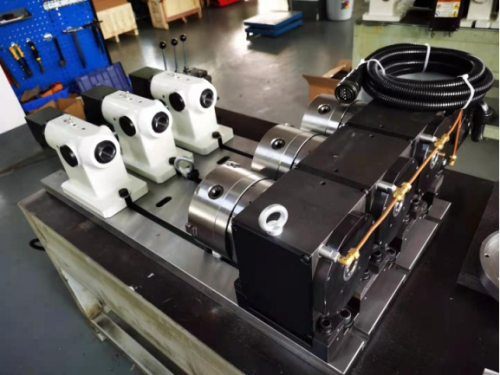

可配合頂尖尾座或圓盤尾座支撐
